各種電容都有它的頻率特性，這樣

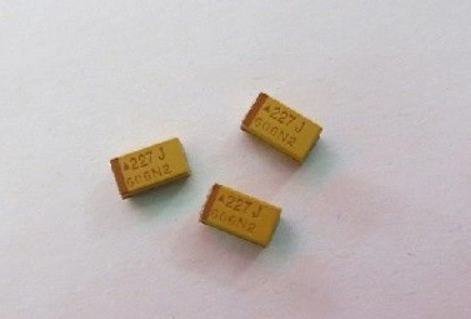

AVX鉭電容有怎樣的頻率特性？AVX鉭電容跟著頻率的添加有用電容的值會減小，直到共振到達（一般視0.5 - 5MHz 的之間該評級）。下面以AVX鉭電容E型的220UF 10V 規格為例，來說明鉭電容的頻率特性。
耗散因數丈量的切線損耗角（TAN），以百分比表示。丈量DF 是展開丈量橋梁供給一個0.5V RMS120Hz的正弦信號，免費諧波與成見2.2Vdc。 DF 值是溫度和頻率依賴性。留意：關于表面貼裝產品所答應的最大DF值表示的收視率表是很重要請留意，這些限額會見了由組件后基板上焊接。
耗散因數的頻率依賴性
跟著頻率的添加損耗因數所示鉭和OxiCap 廬電容器的典型曲線相同的。
耗散與溫度的關系
耗散系數隨溫度變化的典型曲線表演。這些地塊是鉭和OxiCap 相同電容器。
在介紹AVX鉭電容的溫度特性曲線前，咱們必需對以下兩個基本概念有所認識：
額外容量（CR）
這是額外電容。關于鉭OxiCap電容器的電容丈量是在25° C 時等效串聯電路運用丈量電橋提供一個0.5V RMS120Hz 的正弦信號，諧波與2.2Vd.c.成見。
電容公差
這是實踐值的答應偏差電容額外值。
鉭電容器的電容隨溫度變化而發生變化。這種變化自身就是一個小的程度上依賴額外電壓和電容的大小。從下面的溫度曲線圖上能夠看出在工作溫度范圍內，鉭電容和鈮電容的容量會跟著溫度的上升而上升。
鉭電容
損耗角正切（TAN）
這是一個在電容器的能量損耗的丈量。它表示，為棕褐色，是電容器的功率損耗其無功功率分為一組指定的正弦電壓頻率。也用的術語是功率因數，損耗因子和介電損耗。 COS（90 - ）是真實的功率因數。 “運用丈量進行丈量譚橋梁，提供一個0.5V RMS120Hz 的正弦信號，免費諧波的2.2Vdc 的成見。
