1、穩壓器的安穩性取決于回路增益和回路相移，LDO也不例外。
2、一般一切的LDO都會要求其輸出電容的ESR值在某一特定規模內，以保證輸出的安穩性。 LDO制造商會提供一系列由輸出電容ESR和負載電流組成的定義安穩規模的曲線，作為挑選電容時的參閱。這些推薦值能夠從相關的Datasheet上看到。
3、輸出電容是用來補償LDO穩壓器的相位裕度，不合適的ESR會引起回路振蕩?；旧弦磺械腖DO應用中引起的振蕩都是因?yàn)檩敵鲭娙莸腅SR過高或過低。

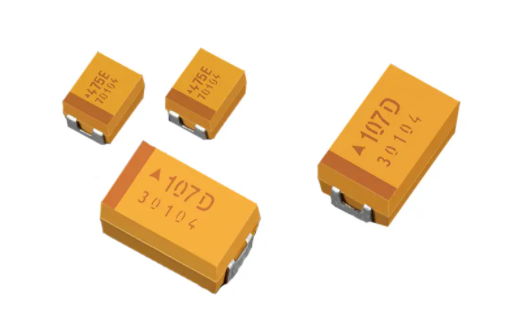

4、LDO的輸出電容，一般地，
鉭電容是最好的挑選。另一點非常重要，優質電容的ESR在－40℃到＋125℃溫度規模內的變化小于2:1。但是，鋁電解電容在低溫時的ESR會變大很多，所以不適協作LDO的輸出電容，應排除在外。
5、應該留意，大的陶瓷電容（≥1uF）一般會用很低的ESR（＜20mΩ），這幾乎會使一切的LDO穩壓器發生振蕩。假如運用陶瓷電容就要串聯電阻以增加ESR。并且大的陶瓷電容的溫度特性較差（例如Z5U型），也就是說在工作規模內的溫度的上升和下降會使容值成倍的變化，所以它不推薦運用。
6、可能你已留意到，某些LDO專門規劃運用陶瓷電容，似乎與上面對立。已知有兩款LDO，LP2985和LP2989，要求輸出電容貼裝超低ESR的陶瓷電容。 這種電容的ESR能夠低到5～10mΩ。 也就是說，在如此低ESR的電容下，LP2985仍能夠安穩工作。這是因?yàn)?，在IC內部已經放置了鉭輸出電容來補償零點，此LDO的零點已被集成在IC內部。這一做法是為了將可安穩的ESR的上限規模下降。能夠查到，LP2985的ESR安穩規模是3Ω-500MΩ，因而它能夠運用陶瓷電容。但是這樣小的ESR卻會使絕大多數的LDO穩壓器引起振蕩。
7、結論很簡單得出：未在內部增加零點的典型LDO，所選ESR的規模一般為100mΩ-5Ω，只能運用
鉭電容而不能運用陶瓷電容。因而外部電容發生的零點有必要處于足夠高的頻率，這樣就不能使帶寬很寬。否則，高頻極點會發生很大的相移從而導致振蕩。
